Bestehende Umspannwerke müssen regelmäßig modernisiert, technisch angepasst und an veränderte Anforderungen angepasst werden. Dabei betrifft eine Modernisierung nicht nur elektrische Komponenten wie Transformatoren, Schaltanlagen oder Steuerungen. Auch der Schutz vor austretenden Transformatorenöl und anderen Isolierflüssigkeiten spielt eine wichtige Rolle.

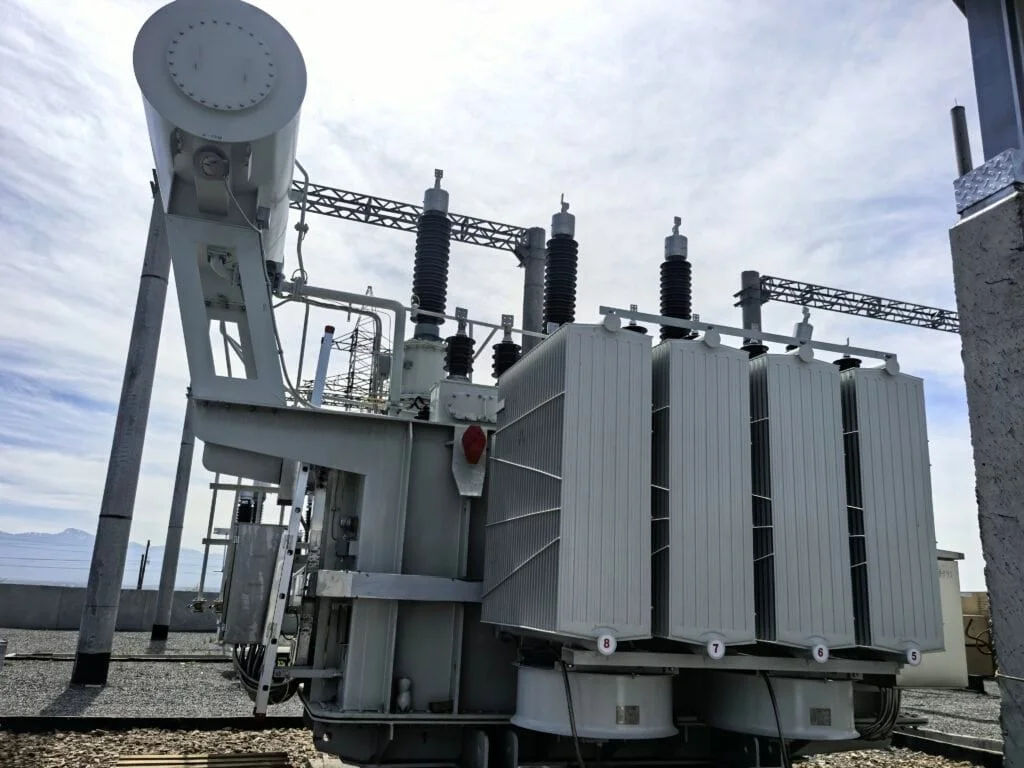

Eine Transformator Auffangwanne im Retrofit eines Umspannwerks kann dazu beitragen, bestehende Anlagen mit einem geeigneten Rückhaltesystem auszustatten. Besonders bei älteren Anlagen stellt sich die Frage, ob die vorhandene Auffanglösung noch zu den aktuellen technischen Bedingungen passt oder ob eine Nachrüstung erforderlich ist.
Bei einem Retrofit müssen die vorhandenen Gegebenheiten besonders genau berücksichtigt werden. Fundamentabmessungen, Transformatorgröße, Ölvolumen, Kabelwege, Entwässerung, verfügbare Flächen und angrenzende technische Komponenten können die Planung beeinflussen.
Details 1: Warum ein Retrofit bei bestehenden Umspannwerken relevant ist
Viele Umspannwerke sind über Jahrzehnte gewachsen. Transformatoren wurden ausgetauscht, technische Anlagen erweitert und einzelne Komponenten modernisiert.
Dabei können sich die ursprünglichen Bedingungen verändert haben. Ein neuer Transformator kann beispielsweise andere Abmessungen oder ein größeres Flüssigkeitsvolumen besitzen als die ursprünglich installierte Anlage.
Eine bestehende Auffangwanne muss daher nicht automatisch für einen neuen Transformator geeignet sein. Im Rahmen eines Retrofit-Projekts kann geprüft werden, ob das vorhandene Rückhaltesystem weiterhin ausreichend ist oder angepasst werden sollte.
Details 2: Bestandsaufnahme vor der Nachrüstung
Am Anfang einer Retrofit-Maßnahme steht eine genaue Bestandsaufnahme.
Dabei werden unter anderem Transformator, Fundament, vorhandene Auffangflächen und Entwässerung untersucht. Auch Kabelkanäle, Rohrleitungen und angrenzende Anlagenbereiche können für die spätere Konstruktion relevant sein.
Eine möglichst vollständige Aufnahme der Bestandssituation schafft die Grundlage für eine passgenaue Planung.
Details 3: Transformatorabmessungen berücksichtigen
Die Abmessungen des vorhandenen Transformators sind eine wichtige Grundlage für die Planung einer Auffangwanne.
Länge, Breite, Höhe und Aufstellungsposition können Einfluss auf die erforderliche Konstruktion haben.
Bei einem Austausch des Transformators sollte geprüft werden, ob die neue Anlage andere Abmessungen besitzt. Dies kann eine Anpassung oder komplette Neuauslegung des Rückhaltesystems erforderlich machen.
Details 4: Ölvolumen des Transformators ermitteln
Neben den äußeren Abmessungen spielt das vorhandene Volumen der Isolierflüssigkeit eine zentrale Rolle.
Je nach Leistungsklasse und Bauart können Transformatoren unterschiedliche Mengen an Transformatorenöl oder Esterflüssigkeit enthalten.
Bei einem Retrofit sollte deshalb das tatsächliche Flüssigkeitsvolumen des Transformators als Planungsgrundlage herangezogen werden.
Details 5: Rückhaltevolumen projektbezogen planen
Das erforderliche Rückhaltevolumen kann nicht pauschal für jedes Umspannwerk festgelegt werden.
Es muss anhand des jeweiligen Transformators, der verwendeten Flüssigkeit und der konkreten Anlagenbedingungen betrachtet werden.
Bei Freiluftanlagen kann zusätzlich Niederschlagswasser eine Rolle spielen. Die endgültige Dimensionierung sollte daher projektbezogen erfolgen.
Details 6: Vorhandenes Fundament analysieren
Das Fundament ist bei einer Retrofit-Lösung ein zentraler Bestandteil der Planung.
Bestehende Fundamente können unterschiedliche Höhen, Kanten, Aussparungen oder Durchführungen besitzen.
Eine neue Auffangwanne muss mit diesen Gegebenheiten kompatibel sein oder entsprechend angepasst werden.
Details 7: Kabelwege und Durchführungen berücksichtigen
Umspannwerke verfügen über zahlreiche Kabelwege und technische Durchführungen.
Diese dürfen bei der Nachrüstung nicht unberücksichtigt bleiben.
Eine Auffangwanne kann beispielsweise Aussparungen oder angepasste Bereiche benötigen, damit bestehende Kabelwege weiterhin genutzt werden können.
Details 8: Entwässerung des bestehenden Umspannwerks
Die vorhandene Entwässerung ist bei einem Retrofit besonders wichtig.
Bei Freilufttransformatoren kann sich innerhalb der Auffangwanne Niederschlagswasser sammeln. Gleichzeitig muss verhindert werden, dass bei einer Leckage Transformatorenöl unkontrolliert über das Entwässerungssystem abgeführt wird. Bei der Modernisierung bestehender Anlagen kann eine Transformator Auffangwanne Retrofit Umspannwerk an vorhandene Fundamente und technische Strukturen angepasst werden.
Deshalb sollten bestehende Abläufe und Entwässerungswege untersucht und in das neue Konzept integriert werden.
Details 9: Niederschlagswasser bei Freiluftanlagen
Transformator-Auffangwannen in Freiluftanlagen sind regelmäßig Witterungseinflüssen ausgesetzt.
Regen, Schnee und Feuchtigkeit können zu einer zusätzlichen Belastung des Rückhaltebereichs führen.
Bei der Planung eines Retrofit-Systems muss daher berücksichtigt werden, wie Niederschlagswasser kontrolliert behandelt und abgeleitet werden kann.
Details 10: Ölabscheidung als Bestandteil des Rückhaltekonzepts
Je nach Projekt kann eine Ölabscheidung in das Rückhaltesystem integriert werden.
Dabei wird das unterschiedliche Verhalten von Wasser und Transformatorenöl berücksichtigt.
Ob eine Ölabscheidung eingesetzt werden sollte, hängt von den technischen und rechtlichen Anforderungen des jeweiligen Projekts ab.
Details 11: Materialauswahl für das Retrofit
Die Materialauswahl richtet sich nach der Konstruktion und den Betriebsbedingungen.
Stahl kann beispielsweise für robuste Auffangsysteme eingesetzt werden. Bei Außenanlagen muss zusätzlich ein geeigneter Korrosionsschutz berücksichtigt werden.
Die verwendeten Materialien sollten mit den eingesetzten Flüssigkeiten und den zu erwartenden Umgebungsbedingungen kompatibel sein.
Details 12: Korrosionsschutz bei bestehenden Anlagen
Ein Retrofit-System muss langfristig den Bedingungen des Standorts standhalten.
Bei einer Außenaufstellung sind Feuchtigkeit und Witterung wichtige Einflussfaktoren.
Ein geeigneter Korrosionsschutz kann dazu beitragen, die Lebensdauer der Konstruktion zu unterstützen und den Wartungsaufwand zu reduzieren.
Details 13: Anpassung an begrenzte Platzverhältnisse
Bestandsanlagen verfügen nicht immer über ausreichend freie Fläche.
Zwischen Transformator, Schaltanlagen, Kabelwegen und Verkehrsflächen können enge Platzverhältnisse bestehen.
Eine individuell geplante Auffangwanne kann an diese Bedingungen angepasst werden.
Details 14: Modulare Systeme für Retrofit-Projekte
Modulare Auffangsysteme können bei komplexen Bestandsanlagen eine flexible Lösung darstellen.
Einzelne Komponenten können entsprechend der vorhandenen Geometrie zusammengestellt werden.
Dies kann besonders hilfreich sein, wenn eine große zusammenhängende Konstruktion aufgrund der örtlichen Bedingungen nicht umgesetzt werden kann.
Details 15: Austausch eines Transformators
Ein Transformatoraustausch ist häufig ein geeigneter Zeitpunkt, um das vorhandene Rückhaltesystem zu überprüfen.
Der neue Transformator kann andere Abmessungen oder ein anderes Flüssigkeitsvolumen besitzen.
Eine neue oder angepasste Auffangwanne kann deshalb gemeinsam mit dem Transformatoraustausch geplant werden.
Details 16: Modernisierung bestehender Rückhaltesysteme
Nicht immer muss eine vorhandene Auffangwanne vollständig ersetzt werden.
Je nach Zustand und Konstruktion können einzelne Komponenten angepasst oder ergänzt werden.
Eine technische Bestandsprüfung kann zeigen, ob eine Erweiterung, Reparatur oder komplette Neuauslegung sinnvoll ist.
Details 17: Berücksichtigung des Transformatorfundaments
Die Konstruktion der Auffangwanne muss mit dem vorhandenen Fundament abgestimmt werden.
Höhenunterschiede, Randbereiche und technische Durchführungen können Einfluss auf die Ausführung haben.
Bei einem Retrofit ist deshalb eine genaue Vermessung der bestehenden Situation besonders wichtig.
Details 18: Zugänglichkeit für Wartung
Auch bei einer nachgerüsteten Auffangwanne muss die Wartung berücksichtigt werden.
Abläufe, Dichtungen, Auffangflächen und weitere technische Komponenten sollten erreichbar sein.
Eine gute Zugänglichkeit erleichtert Inspektionen und Reinigungsarbeiten.
Details 19: Reinigung und Kontrolle
Eine Auffangwanne muss regelmäßig kontrolliert werden.
Insbesondere bei Freiluftanlagen können sich Laub, Staub und andere Ablagerungen ansammeln.
Die Entwässerung und relevante Komponenten sollten deshalb entsprechend dem Wartungskonzept überprüft und gereinigt werden.
Details 20: Dokumentation der Retrofit-Maßnahme
Eine vollständige technische Dokumentation erleichtert die spätere Wartung und Nachverfolgung.
Dokumentiert werden können unter anderem Abmessungen, Material, Rückhaltebereich, Entwässerung und technische Komponenten.
Auch Änderungen gegenüber dem ursprünglichen Anlagenzustand sollten nachvollziehbar festgehalten werden.
Details 21: Gewässerschutz bei der Nachrüstung
Ein wesentlicher Grund für die Nachrüstung kann die Verbesserung der Rückhaltung wassergefährdender Flüssigkeiten sein.
Die Auffangwanne kann dazu beitragen, Transformatorenöl bei einer Leckage innerhalb eines definierten Bereichs zu halten.
Damit kann sie Bestandteil eines umfassenderen betrieblichen Umwelt- und Gewässerschutzkonzepts sein.
Details 22: Rechtliche Anforderungen projektbezogen prüfen
Bei Transformatoren mit wassergefährdenden Flüssigkeiten können in Deutschland verschiedene rechtliche Vorgaben relevant sein.
Dazu können unter anderem Anforderungen aus dem Wasserhaushaltsgesetz und der AwSV gehören.
Welche konkreten Anforderungen für ein bestimmtes Umspannwerk gelten, hängt jedoch von Anlage, Flüssigkeit, Standort und weiteren Faktoren ab und sollte im jeweiligen Projekt geprüft werden.
Details 23: Unterschiedliche Isolierflüssigkeiten berücksichtigen
Nicht jeder Transformator enthält dieselbe Flüssigkeit.
Neben mineralischem Transformatorenöl werden je nach Anlage auch Esterflüssigkeiten eingesetzt.
Das Rückhaltesystem sollte deshalb auf die tatsächlich verwendete Flüssigkeit abgestimmt werden.
Details 24: Retrofit bei Hoch- und Höchstspannungstransformatoren
Bei großen Leistungstransformatoren können besonders hohe Anforderungen an die Rückhaltung bestehen.
Dies betrifft insbesondere Transformatoren in Hoch- und Höchstspannungsanlagen.
Ölvolumen, Transformatorabmessungen, Fundament und Standort müssen bei der Planung detailliert betrachtet werden.
Details 25: Integration in bestehende Entwässerungssysteme
Ein Retrofit kann eine Anpassung der bestehenden Entwässerung erforderlich machen.
Vorhandene Leitungen und Abläufe müssen geprüft werden, bevor neue Komponenten integriert werden.
Das Ziel ist eine kontrollierte Entwässerung, die sowohl Niederschlagswasser als auch mögliche Verunreinigungen berücksichtigt.
Details 26: Brandschutz und technische Randbedingungen
Neben der Flüssigkeitsrückhaltung können weitere technische Anforderungen für die Gesamtanlage relevant sein.
Dazu können unter anderem Brandschutz, Zugänglichkeit, Verkehrswege und Sicherheitsabstände gehören.
Diese Aspekte sollten bei der Planung einer Retrofit-Lösung gemeinsam mit den übrigen Anlagenanforderungen betrachtet werden.
Details 27: Planung während des laufenden Anlagenbetriebs
Bei bestehenden Umspannwerken kann die Modernisierung unter Umständen während des laufenden Anlagenbetriebs vorbereitet werden.
Dafür ist eine sorgfältige Koordination der einzelnen Arbeitsschritte erforderlich.
Je nach Projekt müssen Montage, Zugang, Sicherheitsmaßnahmen und mögliche Betriebsunterbrechungen individuell geplant werden.
Details 28: Maßanfertigung für komplexe Anlagen
Bestandsanlagen weisen häufig individuelle Geometrien auf.
Eine Maßanfertigung ermöglicht es, diese Besonderheiten bei der Konstruktion zu berücksichtigen.
Dies kann beispielsweise bei ungewöhnlichen Fundamentformen, begrenzten Platzverhältnissen oder vorhandenen technischen Einbauten relevant sein.
Details 29: Vorteile eines geplanten Retrofit-Konzepts
Ein professionell geplantes Retrofit kann die vorhandene Infrastruktur berücksichtigen und gleichzeitig ein modernes Rückhaltesystem integrieren.
Dabei können Transformator, Auffangwanne, Entwässerung und Wartungszugänge als Gesamtsystem betrachtet werden.
Dies schafft eine Grundlage für eine langfristig nutzbare technische Lösung.
Details 30: Retrofit als Bestandteil der Anlagenmodernisierung
Eine Transformator Auffangwanne sollte nicht isoliert betrachtet werden.
Wenn ein Umspannwerk modernisiert wird, können mehrere technische Bereiche gleichzeitig betroffen sein.
Die Nachrüstung der Auffangwanne kann deshalb mit Transformatoraustausch, Fundamentanpassung, Entwässerung und weiteren Modernisierungsmaßnahmen abgestimmt werden.
Ablauf einer Retrofit-Planung
Eine Retrofit-Maßnahme beginnt typischerweise mit der Aufnahme des vorhandenen Anlagenzustands.
Danach werden Transformator, Fundament, Ölvolumen und Standortbedingungen analysiert.
Im nächsten Schritt wird das Rückhaltesystem dimensioniert und konstruktiv an die vorhandene Infrastruktur angepasst.
Anschließend können Material, Korrosionsschutz, Entwässerung und mögliche Ölabscheidung festgelegt werden.
Vor der Umsetzung sollten außerdem Wartung, Dokumentation und spätere Zugänglichkeit berücksichtigt werden.
Transformator Auffangwanne für Bestandsanlagen
Bei Bestandsanlagen ist die technische Ausgangslage entscheidend. Ein System, das für einen Neubau konzipiert wurde, lässt sich nicht zwangsläufig ohne Anpassung in ein bestehendes Umspannwerk integrieren.
Eine individuelle Planung ermöglicht es, vorhandene Bauteile und technische Einschränkungen zu berücksichtigen.
So kann die Nachrüstung auf den tatsächlichen Anlagenzustand abgestimmt werden.
Transformator Auffangwanne bei Transformatoraustausch
Wird ein Transformator ersetzt, sollten die Abmessungen und das Flüssigkeitsvolumen des neuen Geräts frühzeitig in die Planung einbezogen werden.
Eine vorhandene Auffangwanne kann unter Umständen zu klein oder konstruktiv ungeeignet sein.
Durch eine rechtzeitige Prüfung kann festgestellt werden, ob das bestehende System angepasst, erweitert oder ersetzt werden muss.
AAAgiler für Retrofit-Lösungen in Umspannwerken
AAAgiler bietet Lösungen für Transformator-Auffangwannen und technische Rückhaltesysteme in Umspannwerken und Energieversorgungsanlagen.
Die Systeme können individuell auf Transformatorgröße, Ölvolumen, Fundamentabmessungen und Standortbedingungen abgestimmt werden.
Für Retrofit-Projekte können bestehende Anlagenbedingungen in die Planung einbezogen werden. Je nach Projekt kommen modulare Auffangwannen, Stahl-Auffangsysteme, Ölabscheidung und kontrollierte Entwässerung zum Einsatz.
Damit können sowohl Neubauprojekte als auch Modernisierungen und Nachrüstungen technisch berücksichtigt werden.
Fazit
Eine Transformator Auffangwanne im Retrofit eines Umspannwerks erfordert eine genaue Betrachtung der bestehenden technischen und baulichen Bedingungen. Anders als bei einem Neubau müssen vorhandene Fundamente, Kabelwege, Entwässerungssysteme und begrenzte Platzverhältnisse berücksichtigt werden.
Besonders wichtig sind die tatsächlichen Abmessungen des Transformators, das vorhandene Ölvolumen und die Anforderungen an das Rückhaltevolumen. Bei Freiluftanlagen müssen zusätzlich Niederschlagswasser, Witterung und Korrosionsschutz einbezogen werden.
Eine individuell geplante Retrofit-Lösung kann dabei helfen, bestehende Umspannwerke mit einem passenden technischen Rückhaltesystem auszustatten. Durch die Kombination aus Auffangwanne, kontrollierter Entwässerung, geeigneten Materialien und einem abgestimmten Wartungskonzept kann die Rückhaltung von Transformatorenöl langfristig in die Anlagenstruktur integriert werden.
