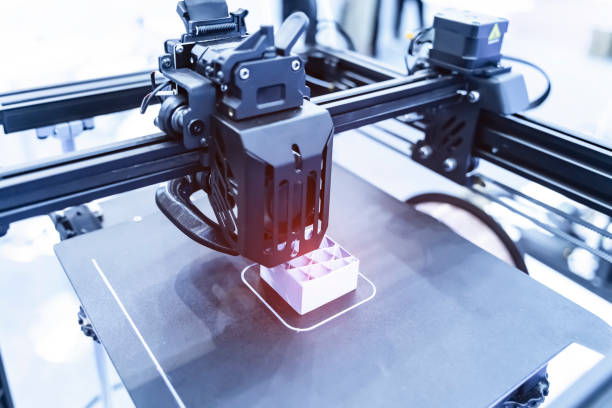

Die Druckplatte gehört zu den wichtigsten Komponenten eines Filament-3D-Druckers. Sie bildet die Grundlage für die erste Schicht und muss während des gesamten Druckvorgangs eine möglichst zuverlässige Verbindung zwischen Modell und Druckbett gewährleisten. Wenn die Haftung nicht funktioniert, kann ein Druck bereits in den ersten Minuten fehlschlagen.
Mit zunehmender Nutzung können Druckplatten jedoch Verschleißerscheinungen entwickeln. Verschmutzungen, Kratzer, Beschädigungen und Veränderungen der Oberflächenstruktur können die Druckqualität beeinflussen. Besonders bei modernen 3D-Druckern werden unterschiedliche Druckplatten mit glatten, strukturierten oder beschichteten Oberflächen eingesetzt. PEI hat sich dabei als eine häufig verwendete Oberflächenlösung etabliert.
Die richtige Beurteilung einer Druckplatte bedeutet allerdings nicht, sie bei jedem Haftungsproblem sofort auszutauschen. Zunächst sollte systematisch geprüft werden, ob die Ursache tatsächlich bei der Platte liegt. Auch Drucktemperatur, erste Schicht, Material, Abstand zwischen Düse und Druckbett sowie die Sauberkeit der Oberfläche können eine wichtige Rolle spielen.
Schritt 1: Die grundlegende Funktion der Druckplatte verstehen
Bevor der Zustand einer Druckplatte beurteilt wird, sollte ihre Funktion bekannt sein. Während des Druckvorgangs wird das Modell Schicht für Schicht aufgebaut. Die erste Schicht wird direkt auf der Druckplatte aufgetragen.
Diese erste Schicht bildet die Grundlage für alle weiteren Schichten. Wenn sie nicht ausreichend haftet, kann sich das Modell lösen oder verziehen. Eine geeignete Druckplatte muss deshalb nicht nur mechanisch stabil sein, sondern auch eine zum verwendeten Material passende Oberfläche besitzen.
Je nach 3D-Drucker können unterschiedliche Druckplattensysteme verwendet werden. Dazu gehören unter anderem beschichtete Platten, flexible Systeme und verschiedene PEI-Oberflächen.
Schritt 2: Die Oberfläche genau betrachten
Eine erste Beurteilung kann durch eine einfache Sichtprüfung erfolgen. Die Oberfläche sollte auf sichtbare Veränderungen untersucht werden.
Dabei können folgende Punkte überprüft werden:
- Kratzer
- Abgelöste Beschichtungen
- Starke Materialrückstände
- Unebenheiten
- Beschädigte Bereiche
- Veränderungen der Oberflächenstruktur
- Auffällige Abnutzung an häufig verwendeten Stellen
Nicht jede kleine optische Veränderung bedeutet automatisch, dass die Druckplatte ersetzt werden muss. Entscheidend ist, ob die Veränderung tatsächlich die Funktion beeinflusst.
Schritt 3: Die Sauberkeit der Druckplatte kontrollieren
Eine verschmutzte Druckplatte kann eine der häufigsten Ursachen für Haftungsprobleme sein. Rückstände von Filament, Staub oder andere Verunreinigungen können verhindern, dass die erste Schicht gleichmäßig auf der Oberfläche haftet.
Deshalb sollte vor einer Beurteilung des tatsächlichen Verschleißes zunächst die Reinigung entsprechend den Herstellerangaben erfolgen.
Welche Reinigungsmethode geeignet ist, hängt von der verwendeten Druckplatte und ihrer Oberfläche ab. Besonders bei beschichteten Platten sollte darauf geachtet werden, die Oberfläche nicht durch ungeeignete Reinigungsmittel oder aggressive Behandlung zu beschädigen. Zuverlässige Verschleißteile und Verbrauchsmaterial für 3D-Drucker unterstützen präzise und gleichmäßige Druckprozesse.
Schritt 4: Die erste Schicht beobachten
Die erste Schicht liefert wichtige Hinweise auf den Zustand des Druckbetts. Während des ersten Druckvorgangs sollte beobachtet werden, wie das Material aufgetragen wird.
Eine geeignete erste Schicht sollte gleichmäßig auf der Druckplatte liegen und eine stabile Verbindung mit der Oberfläche herstellen.
Wenn das Filament nur an bestimmten Stellen schlecht haftet, kann dies auf Unebenheiten oder eine falsche Druckbetthöhe hinweisen. Wenn die Haftung über die gesamte Oberfläche schlecht ist, können dagegen Material, Temperatur oder Verschmutzung eine Rolle spielen.
Schritt 5: PEI als Oberflächenmaterial verstehen
PEI steht für Polyetherimid und wird bei verschiedenen modernen Druckplatten als Beschichtung beziehungsweise Oberflächenmaterial eingesetzt. PEI-Oberflächen sind in unterschiedlichen Ausführungen erhältlich.
Dazu gehören beispielsweise glatte und strukturierte Varianten. Je nach Ausführung können sie unterschiedliche Eigenschaften hinsichtlich Haftung und Entfernung des fertigen Modells bieten.
Bei der Auswahl einer PEI-Druckplatte sollte daher nicht nur auf die Bezeichnung PEI geachtet werden. Auch die konkrete Ausführung, Kompatibilität und Anwendung sollten berücksichtigt werden.
Schritt 6: Glatte und strukturierte PEI-Oberflächen vergleichen
Glatte und strukturierte PEI-Oberflächen können sich hinsichtlich ihrer Eigenschaften unterscheiden. Eine glatte Oberfläche kann beispielsweise eine entsprechend glatte Unterseite des gedruckten Modells ermöglichen.
Strukturierte Oberflächen erzeugen dagegen eine charakteristische Oberflächenstruktur auf der Unterseite des Druckobjekts.
Welche Variante besser geeignet ist, hängt vom Drucker, vom Material und von den persönlichen Anforderungen an das Druckergebnis ab. Deshalb sollte die Wahl nicht allein anhand allgemeiner Empfehlungen erfolgen.
Schritt 7: Haftungsprobleme systematisch untersuchen
Wenn sich ein Druck von der Platte löst, sollte nicht sofort von einer verschlissenen Druckplatte ausgegangen werden.
Eine systematische Prüfung kann mit folgenden Punkten beginnen:
- Ist die Druckplatte sauber?
- Ist die Platte korrekt positioniert?
- Wurde das Druckbett richtig kalibriert?
- Stimmt der Abstand zwischen Düse und Druckplatte?
- Sind Druckbett- und Düsentemperatur für das verwendete Material geeignet?
- Ist das verwendete Filament in einem geeigneten Zustand?
- Tritt das Problem auf der gesamten Platte oder nur in bestimmten Bereichen auf?
Erst wenn diese Punkte überprüft wurden, lässt sich besser einschätzen, ob tatsächlich die Druckplatte selbst die Ursache ist.
Schritt 8: Unebenheiten erkennen
Eine Druckplatte sollte möglichst gleichmäßig ausgerichtet sein. Wenn bestimmte Bereiche deutlich höher oder niedriger liegen, kann die erste Schicht dort unterschiedlich aufgetragen werden.
Moderne 3D-Drucker verfügen teilweise über Systeme zur automatischen oder unterstützten Druckbettkalibrierung. Diese Funktionen können dabei helfen, Unterschiede zu berücksichtigen.
Wenn jedoch dauerhaft bestimmte Bereiche Probleme verursachen, sollte die Druckplatte auf Verformungen oder andere mechanische Ursachen untersucht werden.
Schritt 9: Kratzer und Beschädigungen beurteilen
Kleine Gebrauchsspuren müssen nicht automatisch problematisch sein. Eine deutlich beschädigte Oberfläche kann dagegen die Haftung und die Qualität der ersten Schicht beeinflussen.
Bei einer PEI-Oberfläche sollten Kratzer oder beschädigte Bereiche insbesondere dann beachtet werden, wenn die Druckprobleme genau an diesen Stellen auftreten.
Wenn die Oberfläche stark beschädigt ist und sich das Problem durch Reinigung und korrekte Kalibrierung nicht beheben lässt, kann ein Austausch sinnvoll sein.
Schritt 10: Die Haftung über mehrere Drucke beobachten
Eine einzelne fehlgeschlagene Druckschicht reicht normalerweise nicht aus, um den Zustand einer Druckplatte zu beurteilen. Sinnvoller ist es, das Verhalten über mehrere Druckvorgänge zu beobachten.
Treten Haftungsprobleme nur bei einem bestimmten Filament auf, kann das Material oder die dazugehörige Einstellung die Ursache sein. Treten die Probleme unabhängig vom verwendeten Material immer wieder an derselben Stelle auf, spricht dies eher für eine mögliche Veränderung der Druckplatte oder des Druckbetts.
Eine solche Beobachtung erleichtert die Fehlersuche.
Schritt 11: Das verwendete Filament berücksichtigen
Nicht jedes Filament verhält sich auf jeder Druckplatte gleich. Unterschiedliche Materialien können unterschiedliche Anforderungen an Temperatur und Haftung stellen.
Deshalb sollte bei Haftungsproblemen geprüft werden, ob das verwendete Filament für die vorhandene Druckplatte geeignet ist.
Auch die Lagerung des Filaments kann eine Rolle spielen. Material, das Feuchtigkeit aufgenommen hat, kann sich beim Drucken anders verhalten als ordnungsgemäß gelagertes Filament.
Schritt 12: Die Druckbett-Temperatur überprüfen
Die Temperatur des Druckbetts kann einen erheblichen Einfluss auf die Haftung der ersten Schicht haben. Die geeigneten Werte unterscheiden sich je nach Material und Drucksystem.
Wenn die Temperatur nicht zum verwendeten Filament passt, kann dies zu Haftungsproblemen oder anderen Druckfehlern führen.
Deshalb sollte vor dem Austausch einer Druckplatte überprüft werden, ob die verwendeten Einstellungen den Empfehlungen für das jeweilige Material entsprechen.
Schritt 13: Den Düsenabstand kontrollieren
Auch der Abstand zwischen Düse und Druckplatte ist für die erste Schicht wichtig. Ist der Abstand zu groß, kann das Filament möglicherweise nicht ausreichend auf der Oberfläche haften. Ist er zu gering, kann die Materialzufuhr beeinträchtigt werden.
Bei einem Wechsel der Druckplatte kann eine erneute Kalibrierung erforderlich sein. Dies gilt insbesondere dann, wenn sich Dicke oder Oberflächenstruktur der neuen Platte von der bisherigen unterscheiden.
Schritt 14: Das Befestigungssystem prüfen
Eine Druckplatte muss korrekt auf dem Druckbett sitzen. Je nach Druckermodell kann sie beispielsweise magnetisch, mechanisch oder mit einem anderen System befestigt werden.
Vor der Verwendung sollte kontrolliert werden, ob die Platte vollständig und korrekt aufliegt. Fremdkörper zwischen Druckplatte und Druckbett können zu einer ungleichmäßigen Auflage führen.
Eine stabile Befestigung ist eine wichtige Voraussetzung für reproduzierbare Druckergebnisse.
Schritt 15: Den richtigen Zeitpunkt für einen Austausch bestimmen
Eine Druckplatte sollte nicht allein aufgrund ihres Alters ersetzt werden. Entscheidend ist der tatsächliche Zustand.
Ein Austausch kann sinnvoll sein, wenn:
- Die Oberfläche stark beschädigt ist.
- Die Beschichtung dauerhaft beeinträchtigt wurde.
- Die Haftung trotz korrekter Reinigung und Kalibrierung unzuverlässig bleibt.
- Bestimmte Bereiche wiederholt Probleme verursachen.
- Die Platte dauerhaft verformt ist.
- Das Befestigungssystem nicht mehr zuverlässig funktioniert.
Wenn die Druckplatte dagegen lediglich verschmutzt ist, kann eine geeignete Reinigung möglicherweise ausreichen.
Schritt 16: Eine passende Ersatzplatte auswählen
Beim Kauf einer neuen Druckplatte müssen mehrere Eigenschaften berücksichtigt werden. Besonders wichtig sind die Abmessungen, die Befestigungsart und die Kompatibilität mit dem jeweiligen Druckermodell.
Auch die Oberfläche sollte bewusst ausgewählt werden. Eine glatte PEI-Oberfläche kann andere Ergebnisse liefern als eine strukturierte Variante.
Darüber hinaus sollte geprüft werden, ob die Druckplatte für die verwendeten Filamente und die vorhandenen Druckbedingungen geeignet ist.
Schritt 17: Neue Druckplatte nach dem Einsetzen überprüfen
Nach dem Einsetzen einer neuen Platte sollte nicht sofort ein komplexer und lang dauernder Druck gestartet werden. Besser ist zunächst ein geeigneter Testdruck.
Dabei kann insbesondere die erste Schicht beobachtet werden. So lässt sich feststellen, ob die Platte korrekt sitzt und die Haftung wie erwartet funktioniert.
Bei Bedarf sollten Kalibrierung und Druckeinstellungen entsprechend angepasst werden.
Schritt 18: Druckplatten richtig pflegen
Eine gute Pflege kann dazu beitragen, die Nutzungsdauer einer Druckplatte zu verlängern. Dazu gehört vor allem eine regelmäßige Reinigung nach den jeweiligen Herstellerangaben.
Außerdem sollte vermieden werden, die Oberfläche unnötig zu beschädigen. Werkzeuge oder andere Gegenstände sollten nur entsprechend den Empfehlungen für die jeweilige Druckplatte eingesetzt werden.
Eine sorgfältige Handhabung ist besonders bei beschichteten Oberflächen wichtig.
Fazit
Druckplatten gehören zu den wichtigen Verschleißkomponenten eines 3D-Druckers. Ihre Aufgabe besteht darin, eine zuverlässige Grundlage für die erste Druckschicht zu schaffen. Verschiedene Oberflächen wie PEI bieten unterschiedliche Eigenschaften und können je nach Drucker und Filament unterschiedlich gut geeignet sein.
Bei Haftungsproblemen sollte eine Druckplatte jedoch nicht vorschnell ausgetauscht werden. Zunächst sollten Sauberkeit, Kalibrierung, Düsenabstand, Temperatur, Filament und Befestigung überprüft werden. Erst wenn diese Faktoren ausgeschlossen wurden und die Oberfläche selbst deutliche Verschleißerscheinungen zeigt, ist ein Austausch sinnvoll.
Eine regelmäßige Kontrolle hilft dabei, den Zustand der Druckplatte realistisch einzuschätzen. Wer die passende Oberfläche auswählt, sie entsprechend den Herstellerangaben pflegt und Veränderungen bei der ersten Schicht aufmerksam beobachtet, kann die Zuverlässigkeit des 3D-Druckers langfristig unterstützen.
